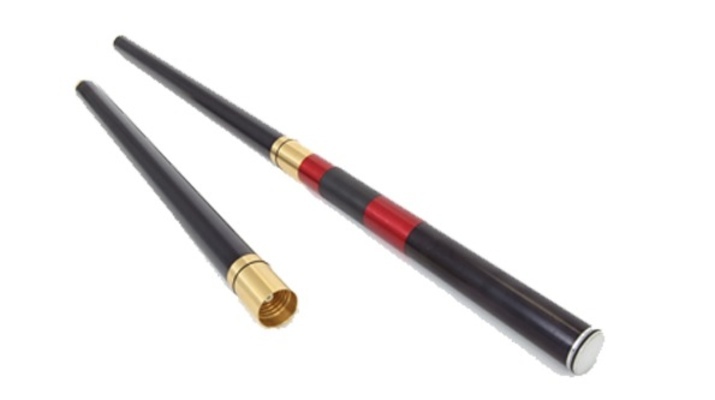

Reflex GYRO



  • Reflex Gyro on ns. MEMS Gyro eli elektroninen Gyro, on tarkoitettu poraus- ja kairausreikien sivusuuntamittauksiin
  • Laitteella voidaan mitata myös vanhoja kairareikiä ilman että kairakonetta tarvitsee tuoda paikanpäälle
  • Toimii magneettisissa ja ei magneettisissa ympäristöissä niin maan päällä kuin maan alla
Avaa tuote-esite
<b>Reflex logo</b>

Tuotekuvaus

Esittely - Reflex Gyro on laite kairausreikien mittauksiin. On tärkeää, että kairareiästä saatu näyte voidaan paikantaa tarkasti maan sisälle siihen pisteeseen, mistä se on kairattu. Ratkaisu tähän on sivusuuntamittaus, jolla voidaan määrittää reiän kulku ja sen päätepiste hyvin tarkasti. Laitteella voidaan mitata niin magneettisissa ja ei magneettisissa ympäristöissä sekä maan päällä että maan alla. Laite on ns. MEMS Gyro eli elektroninen Gyro.



Helppokäyttöinen - Reflex Gyro on erittäin helppokäyttöinen ja sen sisällä on kehittynyttä tekniikka, joka tuottaa poikkeuksellisen tarkat tutkimustulokset. Kairaajat voivat käyttää sitä tehokkaasti kenttäolosuhteissa kustannustehokkaisiin mittauksiin.



Kattavat mittaustiedot - Mittaustulokset ovat siirrettävissä helposti kenttätietokoneeseen nopean Bluetooth-yhteyden kautta. Tietojenkäsittelyssä voidaan käyttää edistyksellistä REFLEX GMIT5-navigointiohjelmaa, jossa käyttäjät voivat taulukoida ja kuvata tiedot sekä viedä ne eri muodoissa päätöksenteon tueksi. Suuri määrä tietoa, mukaan lukien suuntatiedot (azimuth + dip), lämpötila ja aika tallentuu laitteen muistiin. Raportit voidaan tuottaa GMIT5:n kautta xls-, dxf-, ASCII- ja ODS-muodossa. Tietoja ei voi muuttaa ja niitä voi käyttää QA-/QC- ja auditointitarkoituksiin.



Tutkimukset kaikissa ympäristöissä ja suunnissa - Magneettiset häiriöt eivät vaikuta Reflex Gyron toimintaan. Laitetta voidaan siis käyttää poraputkien sisällä tai maaperässä, jossa esintyy magneettisia häiriöitä. Tämä eliminoi tarpeen käyttää ei magneettisia poraputkia. Laite mittaa kaikkiin suuntiin, eikä siihen vaikuta kaltevuus, jonka vuoksi laitetta voidaan käyttää maan päällä ja maan alla sekä Wireline että perinteisten kairauskalustojen kanssa.



Lisätietoja: http://reflexnow.com sekä http://reflexnow.com/gyro-3/





Tekniset tiedot

MITAT



  Ulkohalkaisija

32mm

  Pituus

807mm

  Paino

1,1kg

KÄYTTÖYMPÄRISTÖ



  Lämpätila-alue

0...+70°

  Kallistuma

+/-0,2°

  Atsimuutti

+/-0,5°

TARKKUUS



  Työkalun etuosa

Graviteetti työkalun etuosa +/-0,3°

  Suunnan tarkkuus

1% tutkitusta syvyydestä

DIGITAALINEN LIITÄNTÄ



  Yhteys

nopea Bluetooth

KESTÄVÄ KENTTÄTIETOKONE



  Käyttöjärjestelmä

Windows 7, Windows XP

  Muut ominaisuudet

Sisäänrakennettu nopea Bluetooth, WLAN

MUUT OMINAISUUDET



  Lisävarusteet

Keskittimet,



Korkeiden lämpötilojen versio saatavissa
TN14



APS



Perinteisen kairauksen tarvikkeet

AKKU



  Ladattava NiMH-akku Käyttöaika ympäristöstä riippuen enintään 8 tuntia
